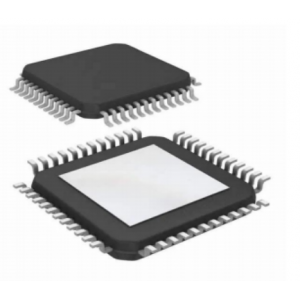

產品介紹

MS3815是一款自適應均衡器芯片，可以為DVI，HDMI，DFP，PanelLink和ADC電纜的衰減提供補償，延伸了傳輸電纜的傳輸距離。MS3815的目標是均衡TMDS格式的信號。MS3815包含4路CML差分輸入輸出（其中三路是數據通道，一路是時鐘通道），并提供時鐘信號丟失指示功能。對于芯片到芯片的直接通信方式，輸出驅動可以切換到 1/2 的DVI輸出規范以降低功耗并降低電磁干擾。MS3815可以工作在自適應模式，而對于特定的應用，它也可以工作在手動模式。MS3815采用3.3V單電源供電，工作溫度為-20℃~105℃，數據傳送速率250Mbps~1.65Gbps.

一、DVI/HDMI芯片-MS3815的特性：

延長使用DVI,DFP,PanelLink,ADC或HDMI接口的投影儀或顯示器的電纜長度
不同線徑DVI接口的傳輸電纜長度如下：
- 線徑24 AWG的屏蔽雙絞線：0-50米
- 線徑28 AWG的屏蔽雙絞線：0-36米
- 線徑30 AWG的屏蔽雙絞線：0-30米
兼容480i,480p,720p,1080i,1080p分辨率數字電視
兼容VGA,SVGA,XGA,SXGA,UXGA
無需系統控制，自動均衡1650Mbps 時40dB電纜衰減
3.3V電源供電
功耗0.6W（典型值）

一、DVI/HDMI芯片-MS3815的應用：

投影儀 DVI/HDMI 接口輸入
